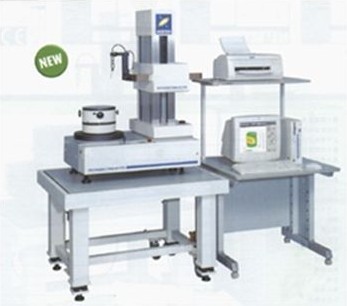

東京精密圓柱度儀47A
產品說明：
RONDCOM 47A
特點
內載新型綜合程序（TIMS）
具有功率譜、負荷曲線等表面特性解析功能以及等高線、遮蔽等多種功能。強化了測量系統相互之間自由防問的靈活性。
操作簡便
備有多種功能，如調中心·調垂直支持功能，使調整更易于操作；倍率校對功能可簡化傳感器的靈敏度校正操作；每個操作人員均易于使用圖標再配置功能等等，減輕了操作人員的負擔。
安全性的提高
標準配置有傳感器緊急停止功能，當傳感器測針超過負荷時可以緊急停止。
解析自由自在，效率得到了提高
可以變更圓度的判斷方法、濾波值、顯示倍率、測量標準等解析條件，自由自在地進行再度演算。
一次最大可以自由組合40個截面的形狀進行解析。
規格
型號 | RONDCOM 47A | ||
測量范圍 | 最大測量直徑 | ?350mm | |
左右進給范圍（R軸） | 191mm | ||
上下進給范圍（Z軸） | 350mm | ||
最大裝載直徑 | ?600mm | ||
最大測量高度 | 外徑350mm、圓度、同軸度測量時為675mm、內徑300mm | ||
回轉精度 | JIS B7451-1997 | (0.02+6H/10.000)mm H:從工作馴面到測量點的高度（mm0 | |
最小平方圓的最大偏差 | (0.01+3H/10.000) mm | ||
直線度精度 | 上下方向（Z軸） | 0.15mm/100mm、0.3mm/350mm | |
平行度精度 | 上下方向（Z軸） | 1.5mm/350mm | |
回轉速度 | 6/min | ||
上下方向速度（Z軸） | 測量 | 0.6/1.5/3/6mm/s | |
移動 | 15mm/s | ||
徑方向速度（R軸） | 5mm/s | ||
自動停止 | Z軸/R軸 | ±5mm | |
工作臺裝載條件 | 工作臺外徑 | ?220mm | |
中心調整范圍 | ±2mm | ||
傾斜調整范圍 | ±10 | ||
裝載質量 | 60kg | ||
傳感器（E-DT-R83A） | 直線性范圍 | ±1mm | |
測量力 | 30-100mN(可變) | ||
測針形狀（EM46000-C302） | ?1.6mm超硬球、長度53mm | ||
形狀誤差的圓度評價方法 | MZC（最小領域中心法）、LSC（最小平方中心法） | ||
MIC（最大內接圓中心法）、MCC（最小外接圓中心法）、NC（無修正） | |||
測量項目 | 回轉 | 圓度、平面度、平行度、同心度、圓柱度、徑偏差、厚度偏差度、直角度、振動 | |
直動 | 圓度、斜度、圓柱度、直角度、平行度 | ||
功能 | 支持調中心·調垂直功能、遮蔽處理功能 | ||
刻痕跡記錄功能（水平/游標）、簡易自動測量功能、實時顯示功能、圓度評價方法的組合、設計對照 | |||
濾波種類 | 數字濾波器（2RC/高斯） | ||
濾波值 | 回轉 （低總線） （帶總線） | 15、50、150、500峰/回轉、15-500峰/回轉 | |
15-150、15-500、50-500峰/回轉、 | |||
直動（低總線） | 0.025/0.08/0.25/0.8/2.5/8mm/可以設定0.0001mm單位 | ||
顯示裝置 | 彩色濾波器（2RC/高斯） | ||
顯示項目 | 測量條件、測量參數、形狀圖形（展開圖形/立體圖形） | ||
打印機輸出條件、注釋、錯誤信息等 | |||
記錄方式 | 選擇彩色打印機/激光打印機 | ||
測量倍率 | 50、100、200、500、1K、2K、5K、10K、100K | ||
各要素 | 電源 | AC100-240V、50/60Hz（出廠時已設定） | |
耗電量 | 約600VA（不包括打印機） | ||
空氣源 | 供應壓力：0.5-0.7Mpa,使用壓力：0.4Mpa | ||
耗氣量 | 30/min(標準狀態) | ||
設置尺寸 | 2000(W)*1000(D)*1950(H)mm* | ||
質量 | 300kg | ||
