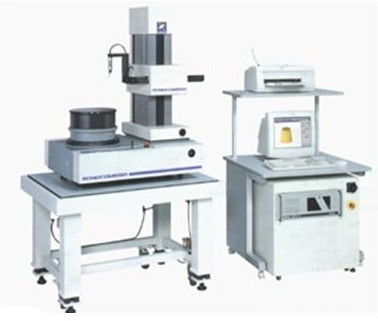

東京精密圓柱度儀55A
產品說明：
RONDCOM 55A
特點
具有超一流的回轉精度
采用本公司核心技術之高精度空氣軸承，確保了世界一流水平的回轉精度。
高速度的調整帶來高效率的測量
通過提高調整及測量速度，使高效率的測量成為可能，最適合作為線路側的評價機器使用。
自動測量省的省力
利用演示·回放功能可使從測量到打印機成為自動操作，最適合大量生產時的測量。
標準配備了新一時代的[TIMS]程序
配備有具有網絡時代特點的高自由度TIMS，可以任意進行各測量機之間的數據交換。
可選擇配備全自動傳感器支架（選購件）
通過安裝全自動傳感器支架，可以進行內外徑、上下面等的全自動測量。
粗糙度測量功能（選購件）
通過充實粗糙度測量的功能，可以進行Z軸、R軸方向的粗糙度測量。
規格
型號 | RONDCOM 55A | ||
測量范圍 | 最大測量直徑 | ?350mm | |
左右進給范圍（R軸） | 191mm | ||
上下進給范圍（Z軸） | 350mm | ||
最大裝載直徑 | ? 600mm | ||
最大測量高度 | 外徑350mm(圓度、同軸度測量時為675mm)、內徑350mm | ||
回轉精度 | JIS B7451 | （0.02+6H/1000）?m H:從工作臺上面到測量點的高度（mm） | |
最小平方圓的最大偏差 | （0.01+3H/1000）?m | ||
直線度精度 | 上下方向（Z軸） | 0.15?m/100mm、0.3?m/350mm | |
半徑方向（R軸） | 1?m/100mm | ||
平行度精度 | 上下方向（Z軸） | 1.5?m/350mm | |
回轉速度 （W軸） | 測量 | 2?10/min | |
調正時 | 6、10、20/min | ||
上下方向速度 （Z軸） | 測量速度 | 0.6-6.0mm | |
移動速度 | 0.6-30.0mm | ||
半徑方向速度 （R軸） | 測量速度 | 0.6-6.0mm | |
移動速度 | 0.6-15mm | ||
自動停止 | 功能 | Z軸、R軸 | |
停止精度 | Z軸±5?m、R軸±5?m | ||
工作臺裝載條件 | 工作臺外徑 | ?290mm | |
中心調整范圍 傾斜調整范圍 | ±5mm(自動) ±10（自動） | ||
裝載質量 | 60kg(測量、中心調整均可) | ||
傳感器 | 測量力 | 30~100mN | |
測針形狀 | ? 1.6mm超硬球 | ||
形狀誤差的圓度評價方法 | MZC（最小領域中心法）、LSC（最小平方中心法）、MIC（最大內接圓中心法） | ||
測量項目 | 回轉方向（W軸） | 15、50、150、500、15~150、15~500峰/回轉 | |
直線方向（Z軸） | 直線度、斜度、圓柱度、直角度、平行度 | ||
半徑方向（R） | 直線 | ||
功能 | CNC測量功能、刻痕跡記錄功能（水平/角度/游標）、參數的設計對照 | ||
濾波種類 | 數字濾波器（2RC/高斯） | ||
濾波值 | 回轉方向（W） | 15、50、150、500、15~150、15~500峰/回轉 | |
直線方向（Z） | 0.025、0.08、0.25、0.8、2.5、8mm | ||
顯示裝置 | 顯示器 | 彩色顯示器（15英寸） | |
內容 | 測量條件、測量參數、形狀圖形（展開圖形、立體圖形、遮蔽）、打印機輸出條件、注釋、錯誤信息等 | ||
記錄裝置 | 方式 | 選擇彩色打印機/激光打印機 | |
倍率 | 10~200K（22步級）、Auto、測量 | ||
各要素 | 電源 | AC100V、50/60Hz | |
耗電量 | 800VA（不包括打印機） | ||
空氣源 | 0.5~0.7Mpa | ||
耗氣量 | 30/min | ||
設置尺寸 | 2000(W)*950(D)*1950(H)mm | ||
質量 | 500kg | ||
